Adapterplaat voor Puch cilinder op Sachs 508 / 535 motor

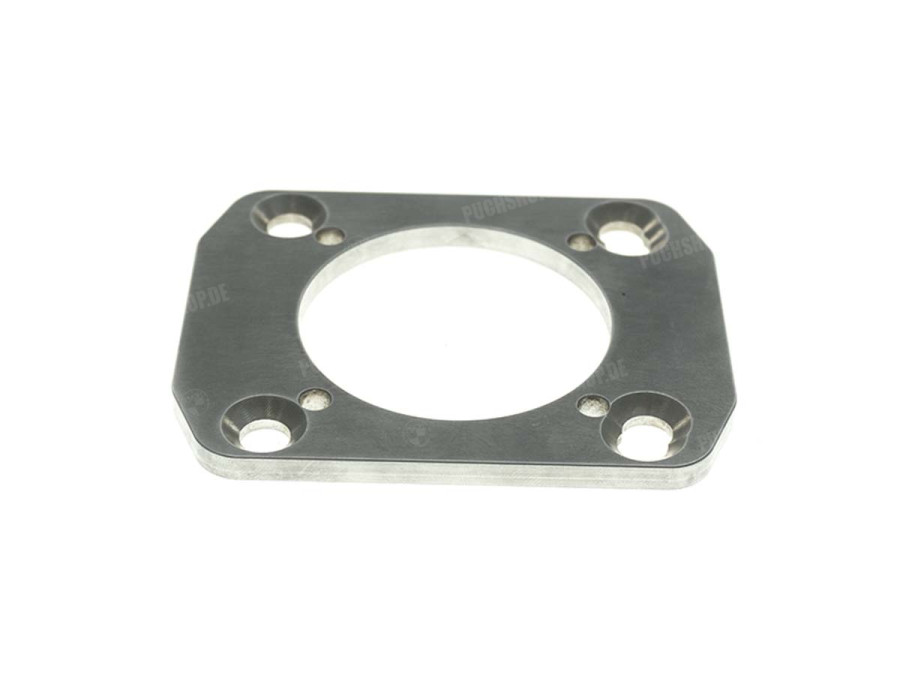

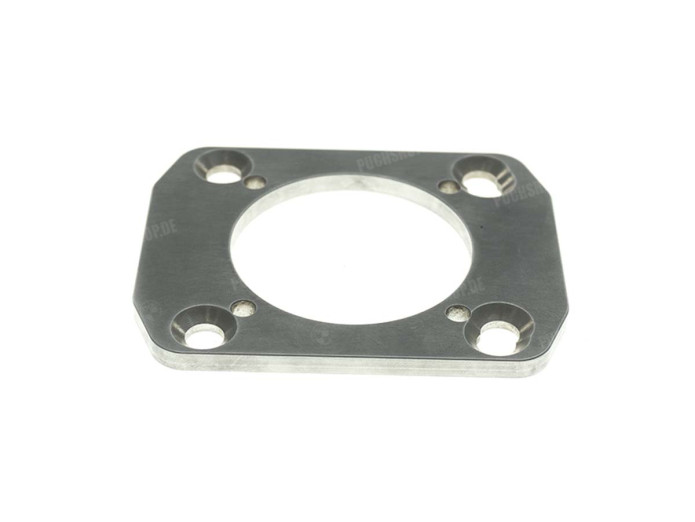

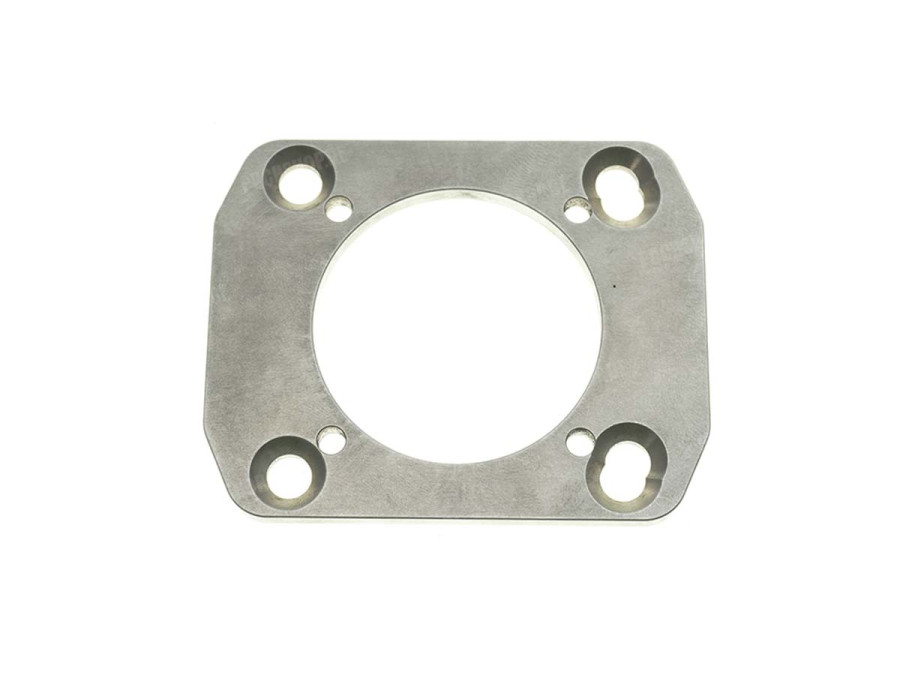

Adapterplaat om een Puch cilinder op een Sachs 508/535 motor te monteren

• De plaat is 5mm dik waardoor het verschil in slag opgevangen wordt
• Materiaal: aluminium
• Het kan zijn dat er een klein stukje van de koelrib van de Puch cilinder afgefreesd moet worden in verband met de koppelingskabel van het Sachs motorblok
• Deze ombouw plaat is alleen voor een gevorderde sleutelaar met het juiste gereedschap

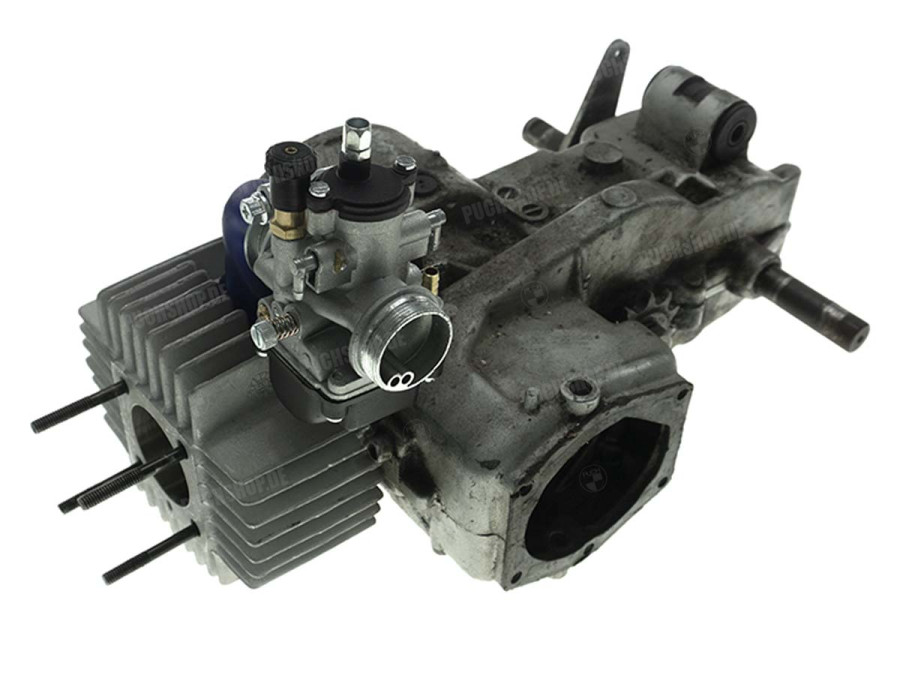

• Foto 4 is een voorbeeld foto van een gemonteerde Puch cilinder set met zijdelings spruitstuk
• Gatenpatroon Sachs motor: 59x56mm / 59x56/49mm (check dit altijd bij jouw motor!)

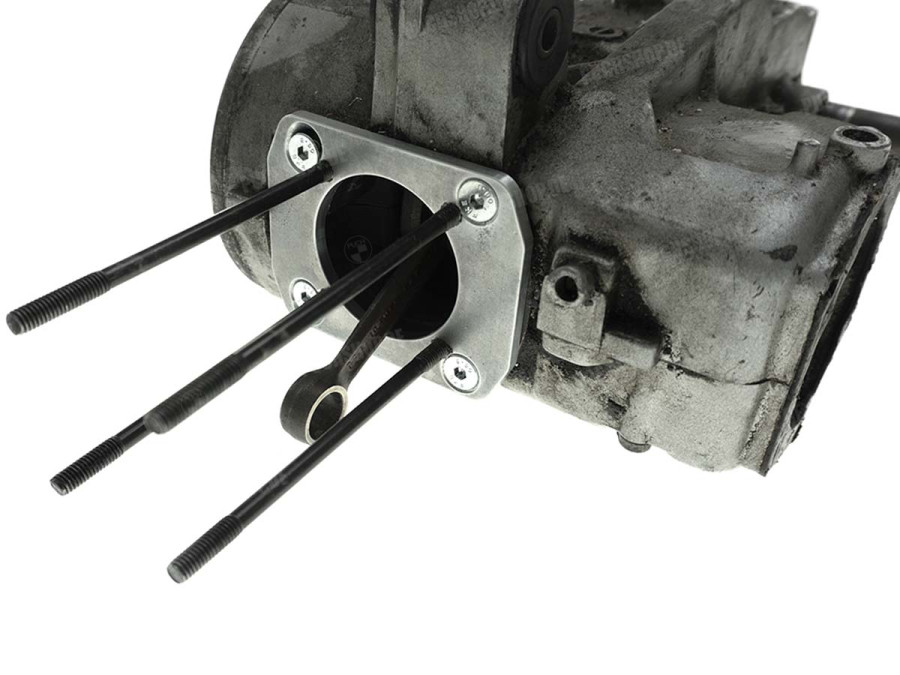

De plaat wordt doormiddel van 4 verzonken inbus bouten gemonteerd op het motorblok. In de 4 overige gaten worden de tapeinden voor de Puch cilinder gemonteerd. Deze gaten dienen ongeveer 15mm diep in het carter geboord te worden, hier moet vervolgens M6 schroefdraad in gesneden worden. Vervolgens moeten de spoelpoorten uit het carter ook in de plaat gefreesd worden. Let op: gebruik Loctite om de tapeinden te monteren.

Zie gerelateerde producten voor een passend spruitstuk op het Sachs motorblok.
